En dag på jobbet

Post by Ruston »

Bilden tagen från däck på min arbetsplats "Aries Girl" som är ett fartyg av typen "PSV" eller plattform supply vessel, dvs, vi transporterar ut allt som riggen behöver, vatten bränsle, mud mmmm
Attachments
(154.41 KiB) Downloaded 140 times
Top
User avatar
Ruston
Posts: 88
Joined: 01 Sep 2006, 19:14
Location: Kalmar

Re: En dag på jobbet

Post by Ruston »

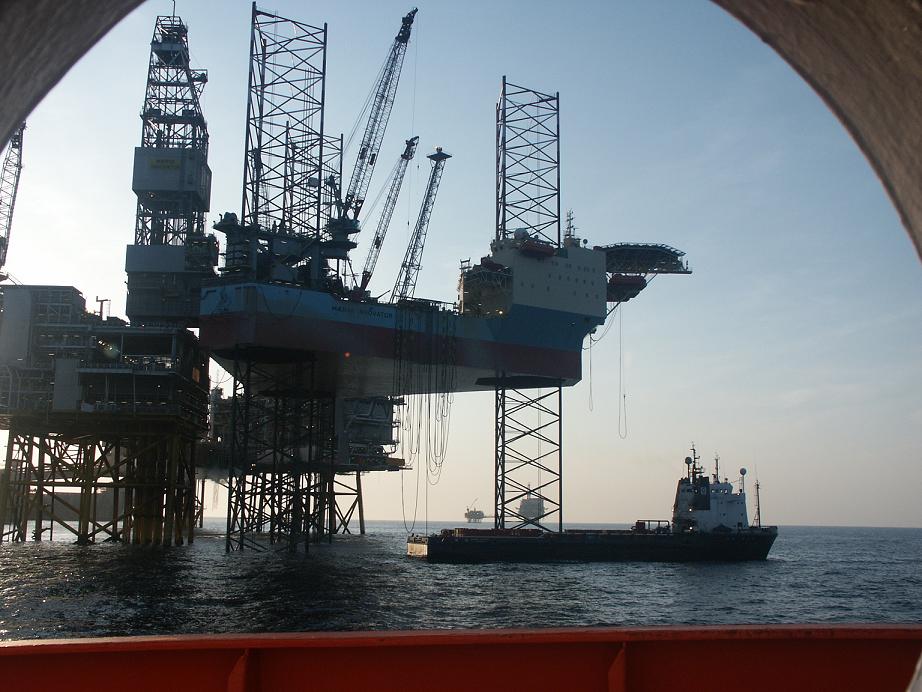

Här kommer en bild på systerfartyget "Norht Truck" som oxå servar Ekofisk fältet. Jack up riggen är Maersk Innovator, ingår i en serie riggar för Maersk, och är störst i världen.
Attachments
maersk innovator.JPG
maersk innovator.JPG (112.84 KiB) Viewed 13847 times
Top
User avatar
Ruston
Posts: 88
Joined: 01 Sep 2006, 19:14
Location: Kalmar

Re: En dag på jobbet

Post by Ruston »

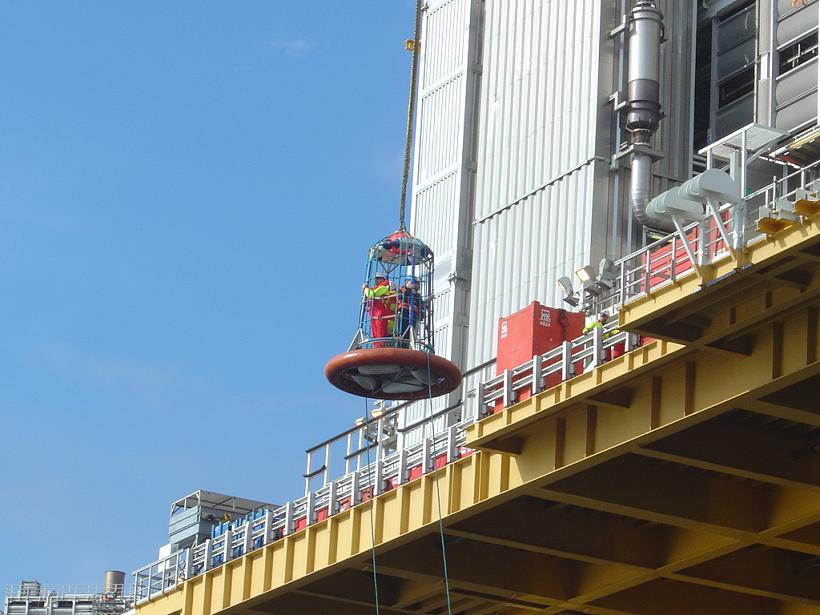

Här åker undertecknad "hiss" 50 m upp för att delataga i "ekofisk marschen" ett litet jippo som anordnas två gånger per år
man skall gå sex varv runt komplexet, som summa sumarum ger cirka en mils promenad, intresant att se allt på nära håll.
Foto: Stefan Sjöblom
Attachments
Personel basket.JPG
Personel basket.JPG (76.58 KiB) Viewed 13836 times
Top
User avatar
Skepparättling
Posts: 994
Joined: 16 Nov 2005, 02:05
Location: Forsaviken

Re: En dag på jobbet

Post by Skepparättling »

Person korgen ser ut att vara väl "Avfendrad" i botten.

Skämt å sido riktigt kul bilder från verkligheten.
Mer sånt önskar en som sitter säkert på torra land 80 MÖH.
Mvh
Anders
Ättling till skeppare Arvid Pettersson på bla Galeasen Don Carlos av Harge. Och Daniel Engdahl skeppare bla på Galeasen Carl Gustaf av Harge
Top
User avatar
Ruston
Posts: 88
Joined: 01 Sep 2006, 19:14
Location: Kalmar

Re: En dag på jobbet

Post by Ruston »

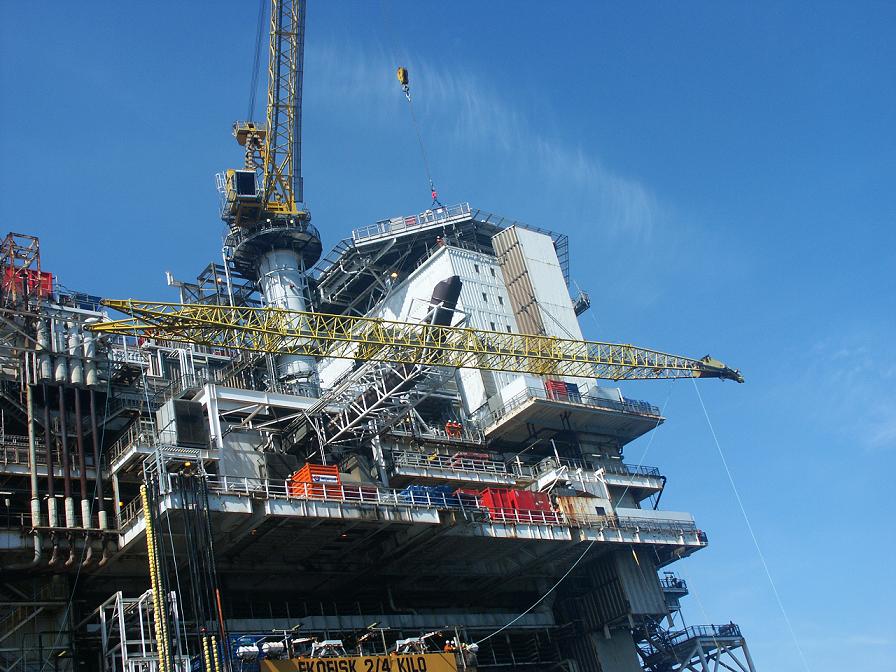

Det händer att vi transporterar lite anorlunda last oxå, här lyfts det ner en kranarm. även livbåtar och dyl hinns med.
Attachments
Crane boom.JPG
Crane boom.JPG (123.02 KiB) Viewed 13679 times
Top
User avatar
Ruston
Posts: 88
Joined: 01 Sep 2006, 19:14
Location: Kalmar

Re: En dag på jobbet

Post by Ruston »

Nu kommer det mer bilder från Nordsjön.
Attachments

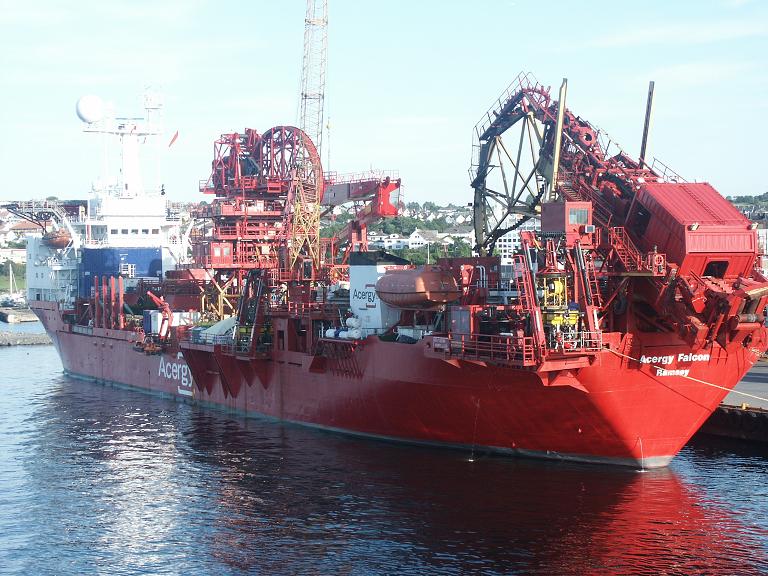

I Risavika låg denna rörläggare
I Risavika låg denna rörläggare
Pipe layer.JPG (110.39 KiB) Viewed 13491 times

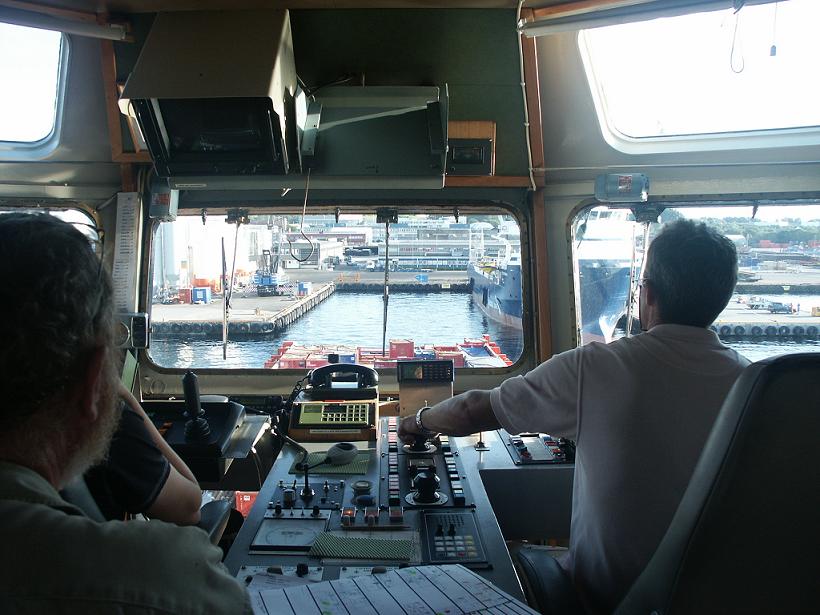

På väg in till Risavika i Stavanger, Joysticken till vänster används när man ligger på position under en rigg, det finns inget DP system utan styrman kör manuellt med spaken, och en dator pytsar ut lagom med effekt till thrustrar och huvudpropellrar, positioneringen sker visuellt med hjälp av riggarnas ben och dylika enslinjer
På väg in till Risavika i Stavanger, Joysticken till vänster används när man ligger på position under en rigg, det finns inget DP system utan styrman kör manuellt med spaken, och en dator pytsar ut lagom med effekt till thrustrar och huvudpropellrar, positioneringen sker visuellt med hjälp av riggarnas ben och dylika enslinjer
Bridge Girl.JPG (94.52 KiB) Viewed 13493 times

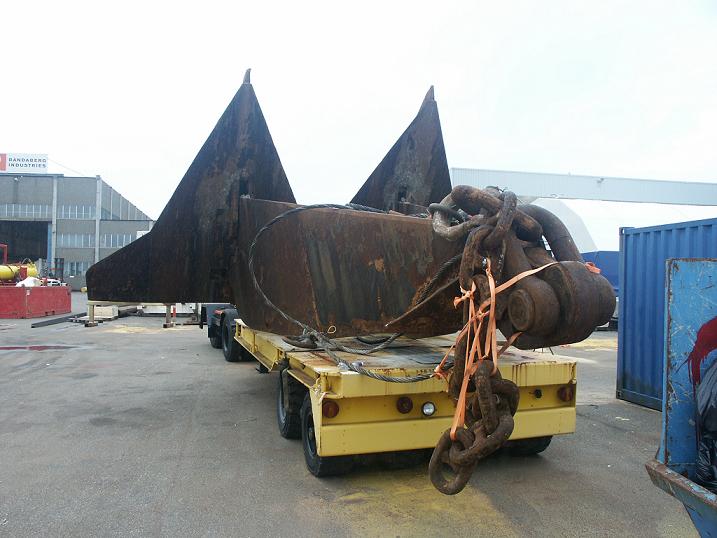

Ett litet ankare, kanske nåt att ha på framsidan vid Djurgårdsvarvets kontor? men då kanske det inte finns plats för en sjabbig pickup?
Ett litet ankare, kanske nåt att ha på framsidan vid Djurgårdsvarvets kontor? men då kanske det inte finns plats för en sjabbig pickup?
Big Anchor.JPG (68.28 KiB) Viewed 13486 times
Top
User avatar
Magnus Wadell
Administratör
Posts: 366
Joined: 28 Oct 2004, 11:22
Contact:
Contact Magnus Wadell

Re: En dag på jobbet

Post by Magnus Wadell »

Verkligen fascinerande bilder! Ska nog till Kalmar i nästa vecka, kan hämta opp ankaret då.
Top
User avatar
Ruston
Posts: 88
Joined: 01 Sep 2006, 19:14
Location: Kalmar

Re: En dag på jobbet

Post by Ruston »

Du är välkommen! du kan få låna spännband av mig.... :D :D

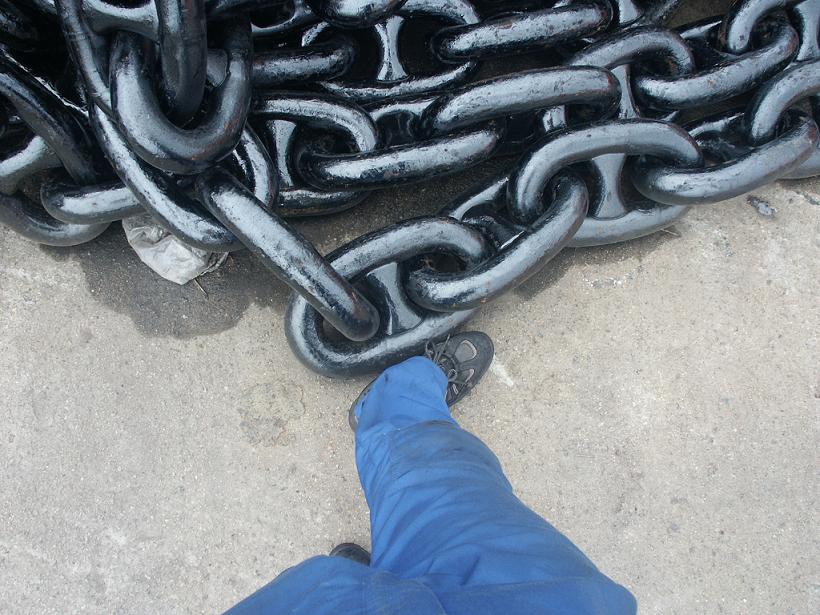

BTW. du kan få kättingen oxå :)
Attachments
Top
User avatar
Ruston
Posts: 88
Joined: 01 Sep 2006, 19:14
Location: Kalmar

Re: En dag på jobbet

Post by Ruston »

Om du skall ha ankaret, då behövs det oxå en rejäl kran....
Attachments
(72.27 KiB) Downloaded 81 times
Top
User avatar
Ruston
Posts: 88
Joined: 01 Sep 2006, 19:14
Location: Kalmar

Re: En dag på jobbet

Post by Ruston »

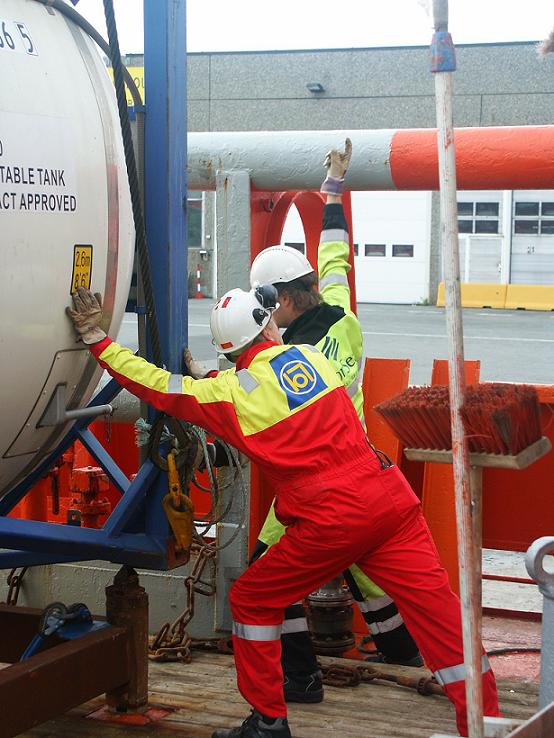

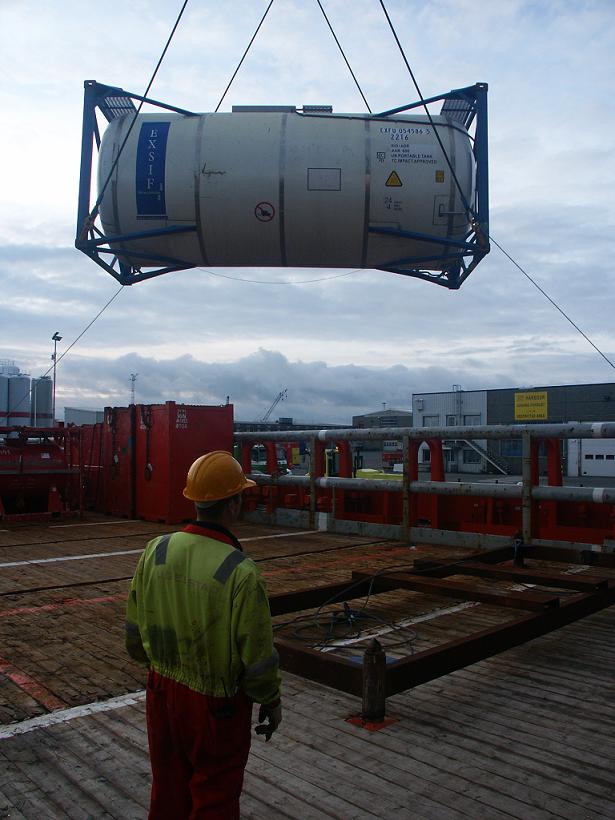

Här kommer en liten nattlig uppdatering. Vi lastar tankcontainer med ett stoff som heter CDR, tungt som fan är det, så den kan ej lyftas upptill riggen utan vi pumpar upp det med egna pumpar.

Jag vill ha lite komentarer och replyes på mina inlägg, lite feedback, bra, dåligt etc...
Attachments
Top
Hasse
Posts: 7
Joined: 30 Jul 2005, 17:50

Re: En dag på jobbet

Post by Hasse »

Bra bilder och text jag gillar sånt här. Hur funkar det med fartyget som är uppe i luften , har du mera bilder och info på det :D :D MVH Hasse
Top
User avatar
Magnus Wadell
Administratör
Posts: 366
Joined: 28 Oct 2004, 11:22
Contact:
Contact Magnus Wadell

Re: En dag på jobbet

Post by Magnus Wadell »

Ruston wrote:Här kommer en liten nattlig uppdatering. Vi lastar tankcontainer med ett stoff som heter CDR, tungt som fan är det, så den kan ej lyftas upptill riggen utan vi pumpar upp det med egna pumpar.

Jag vill ha lite komentarer och replyes på mina inlägg, lite feedback, bra, dåligt etc...
Det här CDR vad är det och vad används det till?
Top
Åke S
Posts: 50
Joined: 17 Dec 2005, 18:48
Location: Karlstadad

Re: En dag på jobbet

Post by Åke S »

Klart du skall ha feedback - mycket intressant, fortsätt. Man misstänker att du har seglat i Röda med tanke på "nicket". Inte så många andra svenska båtar som har Ruston.
Top
User avatar
Ruston
Posts: 88
Joined: 01 Sep 2006, 19:14
Location: Kalmar

Re: En dag på jobbet

Post by Ruston »

Hej alla, en nattlig update till.

Denna gången blir det bryggans pulpet och akter däck som har fåt smaka på "pixlarna" i kameran..

Tack för feedbacken, det kommer mera........ om nu Telenor och sateliten håller ihop...

Ps, jag har inte jobbat för Röda, men har jobbat med Ruston motorer i 7-8 år (8VEBCM och 6APC, så nu kan ju alla kalenderbitare här gissa vilka båtar det är :lol: )
ds

Och en länk för alla som vill veta mer om Ekofisk fältet
:http://www.kulturminne-ekofisk.no/
Attachments

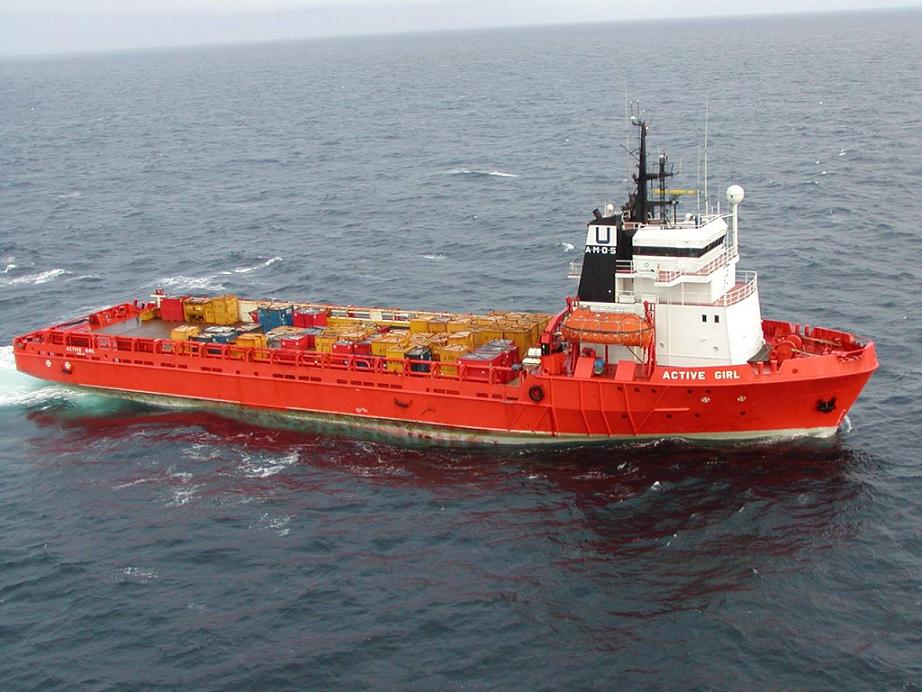

Så här ser skutan ut.
Så här ser skutan ut.
girl at sea.JPG (99.2 KiB) Viewed 12672 times

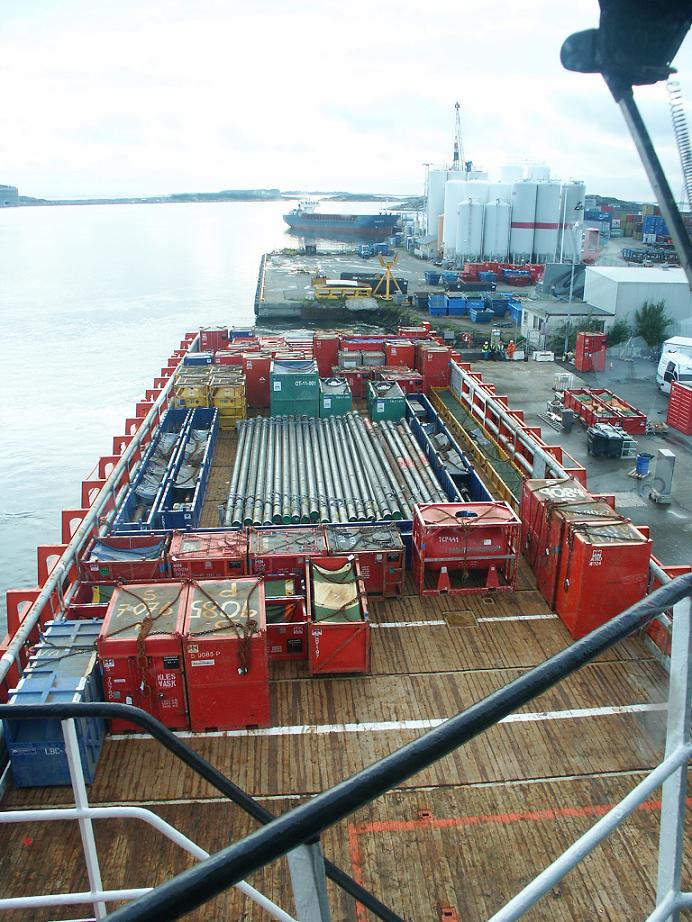

En typisk däckslast i supply, rör, tankar och containers med allsköns innhåll, det blir många Jet fuel containers till alla helikoptrar som opererar från Ekofisk. Lasten surras normalt inte, utan står bara stuvat tättihop, vid "styggeväder" surras det dock, med hjälp utav "tugger" winchar.
En typisk däckslast i supply, rör, tankar och containers med allsköns innhåll, det blir många Jet fuel containers till alla helikoptrar som opererar från Ekofisk. Lasten surras normalt inte, utan står bara stuvat tättihop, vid "styggeväder" surras det dock, med hjälp utav "tugger" winchar.

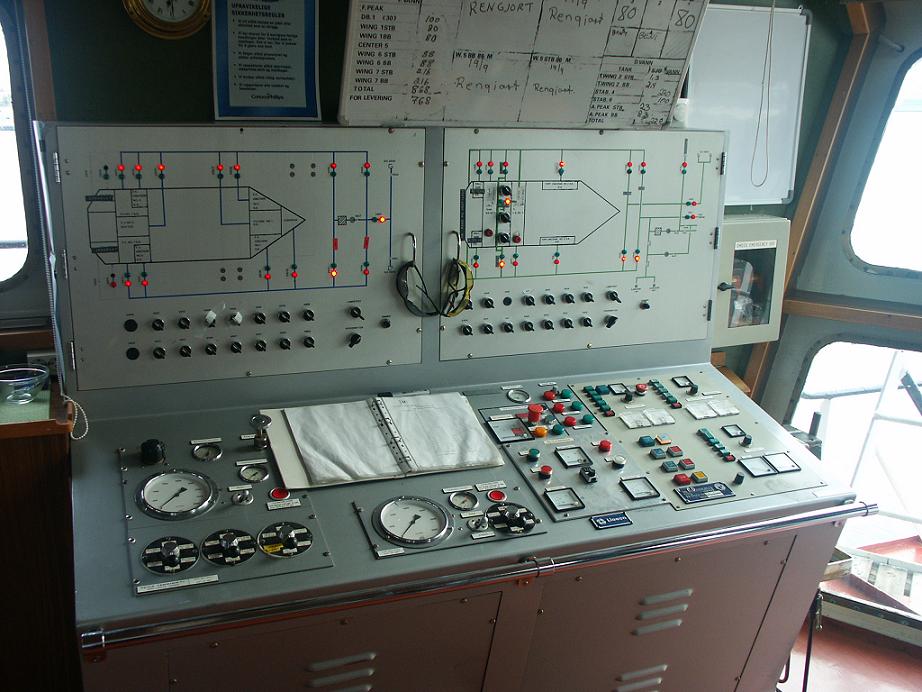

Från bryggan körs leverans av färskvatten både för att dricka(potable) och process vatten till riggarna(drill water), dvs vanligt Norskt fjällvatten från kajen..... <br />Ballast körs oxå samt nämda CDR och H2s(svavel väte), H2s och CDR pumpas med fartygets pumpar, men vi har inga tankar för dessa stoff, utan använder våra pumpar som &quot;boost&quot; upp till riggen, då dessa containers är allt för tunga för att lyfta säkert när det rullar.<br />På denna gamla skutan (byggd 85´) har inte IT vågen hakats på, utan det är gamla hederliga analoga grejer.
Från bryggan körs leverans av färskvatten både för att dricka(potable) och process vatten till riggarna(drill water), dvs vanligt Norskt fjällvatten från kajen.....
Ballast körs oxå samt nämda CDR och H2s(svavel väte), H2s och CDR pumpas med fartygets pumpar, men vi har inga tankar för dessa stoff, utan använder våra pumpar som "boost" upp till riggen, då dessa containers är allt för tunga för att lyfta säkert när det rullar.
På denna gamla skutan (byggd 85´) har inte IT vågen hakats på, utan det är gamla hederliga analoga grejer.
Bridge panel.JPG (113.86 KiB) Viewed 12679 times
Top
User avatar
Ruston
Posts: 88
Joined: 01 Sep 2006, 19:14
Location: Kalmar

Re: En dag på jobbet

Post by Ruston »

Hej igen. idag skall det bjudas på lite på bilder från maskin avdelningen, eller även kallat "maskinporr"

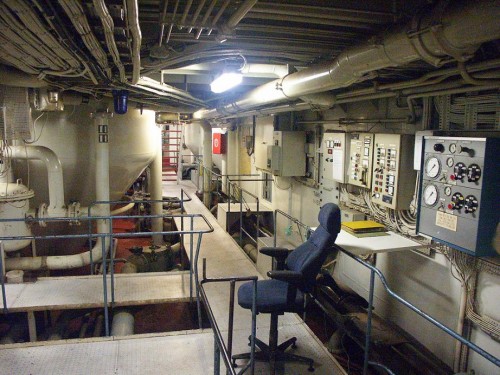

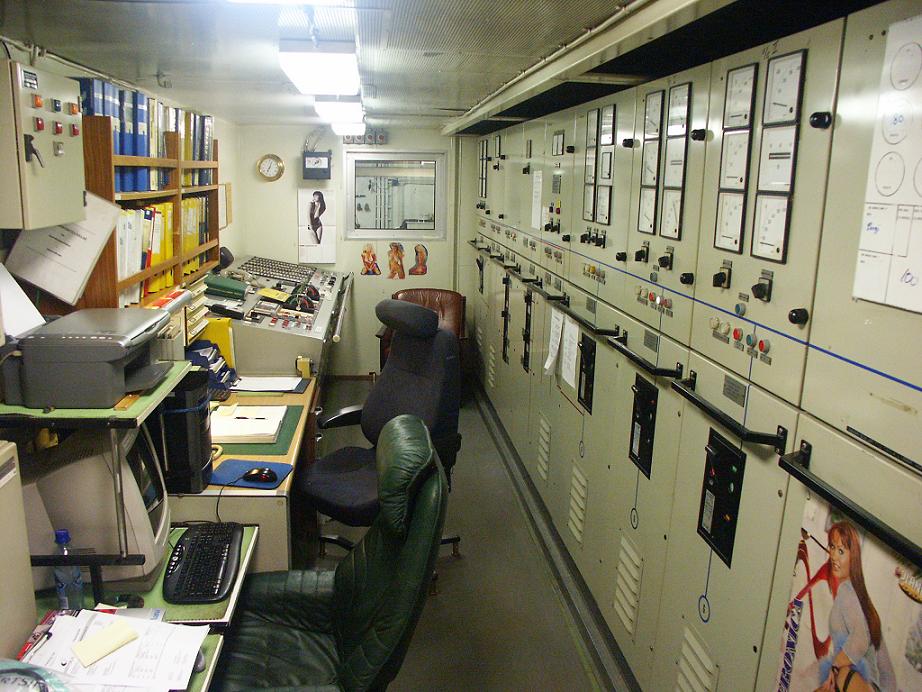

Vi börjar med Kontrollrummet, komplett med Pinupp bilder och blankslitna stolar, en och annan nattlig vaktimme har säkert "avnjutits" här sedan 85´....
Control room.JPG
Control room.JPG (132.99 KiB) Viewed 12539 times

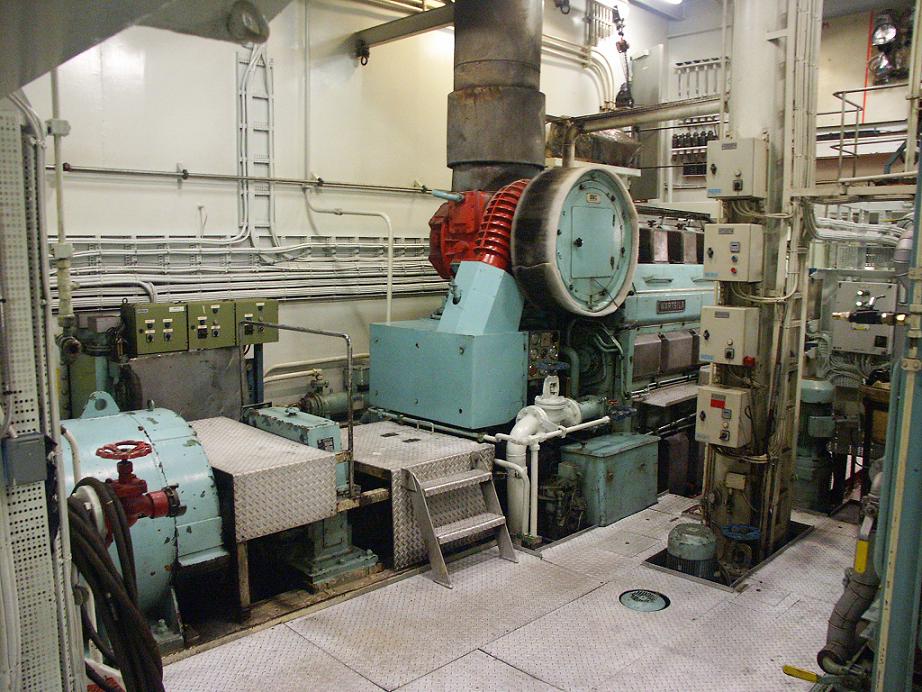

Om man lämnar det mysigt :? inrökta kontrollrummet så träffar man på två stycken Wärtsilä Vasa 6L32 på 2000 Kw stycket, som driver varsin axelgenerator via "step up gear" som växlar upp maskinernas 800 Rpm till 1800 Rpm till generatorernas 60 Hz
Axelgeneratorena driver i sin tur 4 sido trustrar på totalt ca 4000 Hp. samt alla lastpumpar och compressorer.
Stb Main engine.JPG
Stb Main engine.JPG (144.54 KiB) Viewed 12537 times
Motorerna driver oxå varsin propellerväxel som sitter i "tunell" ca 40 m akter om maskinrummet, där reduceras 800 Rpm till propellerns ca 150 Rpm.
Shaft tunnel.JPG
Hjäpmotorer har vi givetvis oxå, två st Mercedes V12 a´ 300 Kw stycket.

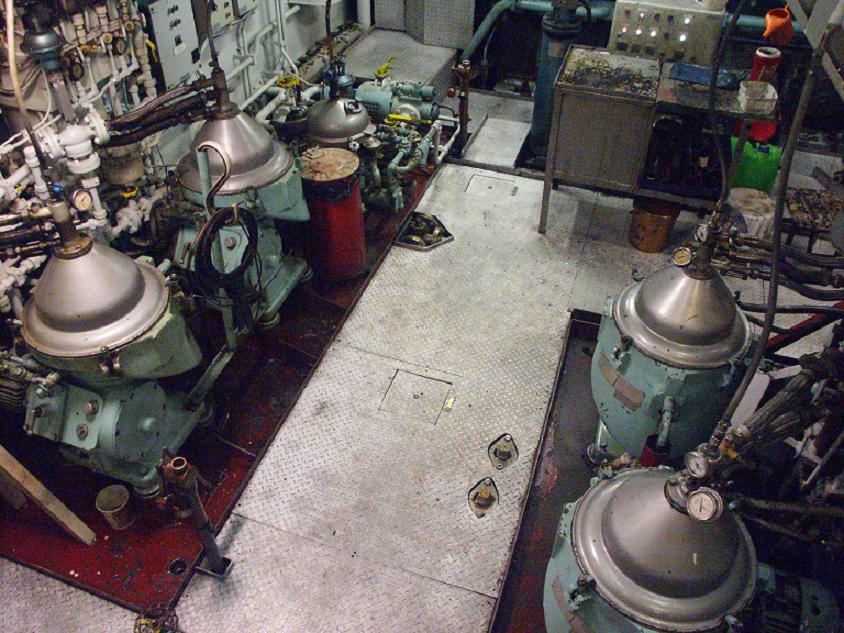

Här har vi separatorerna för smörjolja och Diesel, Svensk kvalitet all the way Alfa Laval...
